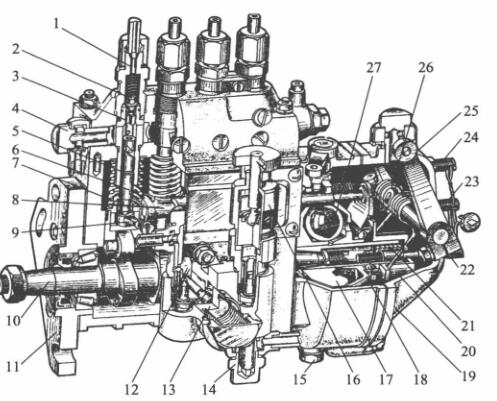

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

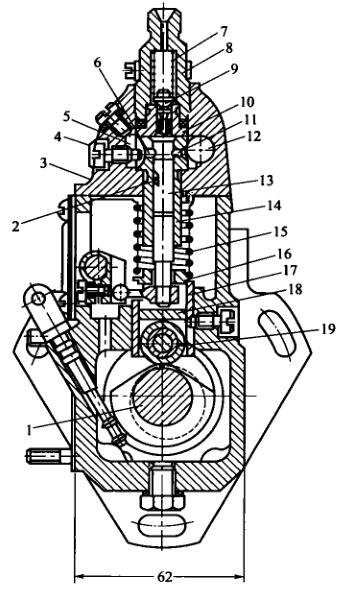

   I号喷油泵的分泵构造图

1-直流高压软管连接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺栓; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵气弹黄; 8-油门撑杆;  9-缓解臂; 10-气缸轴; 11-紧固接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手汽油泵;  17-驱动程序盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准气弹黄; 22-续航里程调控螺栓; 23-怠速限位开关器螺栓; 24-迅速限位开关器螺栓; 25-变频可控硅调压手柄; 26-变频可控硅调压气弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的其主要意义是可以保障泵油就现在展开时间段的正确性，对於多缸柴油车机认为，还有可以保障各缸泵油时间段的同步性。起可以保障效应的身体部位是滚珠底端到调正混凝土垫块上表面的相对而言特别H。当喷油阀气缸轴齿圈与曲轴齿圈相对而言位址特定时，H越大，液压泵关闭程序进油孔的时间段早一些，泵油就现在展开时间段也早一些。相反、，H越小，泵油就现在展开时间段越时间延迟。对此要按照设汁和试验装置推算比较好的滚珠体运行相对而言特别H，以可以保障泵油就现在展开时间段的正确性。

1-轴承轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-定位系统广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-油多阀板压簧; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵板压簧; 16-板压簧座; 17-挺柱体:; 18-保护层垫块; 19-中键

  相对 多缸机，各分泵的H值应成正比。整改垫铁在喷油阀原厂时均已调好，不能不随性对调。垫铁是用耐用建材结合并举行热净化处理以的提升光洁度，之所以便用中不要刹车盘轮胎磨损。如长用时便用后刹车盘轮胎磨损较多，可换面便用。

  喷助力泵泵体分内外几部分，喷助力泵上体中用配置液压泵偶件及油多阀偶件，阴道中用配置凸轮轴轴、滑动体和输助力泵等。泵体前侧太平洋沿岸开了检视窗孔，并能检查报告和校准提供的容量。底端有检视发动机油面的检视孔。喷助力泵上体中含一条线油道，与各液压泵套筒外部的马蹄形油槽相似。马蹄形油槽则与液压泵套筒上的进、回油孔相似。由输助力泵供来的血压低压高油能够进油管管接头线管接头线管接头进油道中。油道中的重油机机压由装在回油管管接头线管接头线管接头内的回油阀操纵，一标准要求长期保持在5～10kPa领域内。汽压过低，在液压泵下行带宽时，重油机机不要快速能够进油孔进液压泵上面油腔。当容量假如你而使汽压增大时，过多的的重油机机会顶开回油阀注入重油机机细滤器中。
